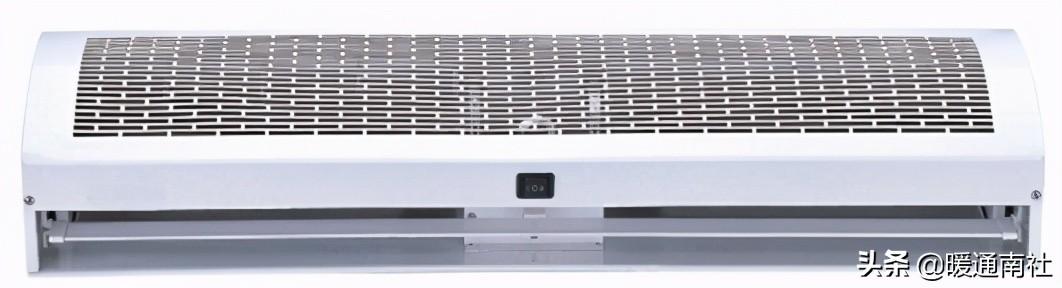

空氣幕又稱為風幕機、門簾機、風簾機、空氣門。

主要用以裝置在有空調環境的公共場所的出入口上，應用特制的高轉速電機，帶動貫流式、離心式或軸流式風輪運轉產生一道強大的氣流屏障，形成一面無形的門簾，有效的保持了室內外的空氣環境，能有效保持室內空氣清潔，阻止冷熱空氣對流，減少空調能耗，延長空調使用壽命，防止灰塵、昆蟲、及有害氣體的侵入。

風幕機的分類：

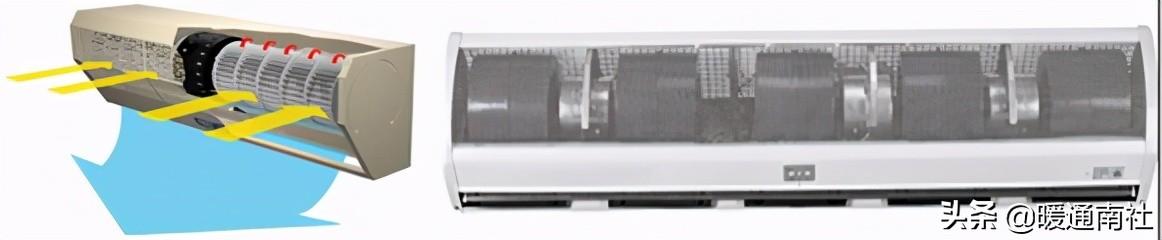

按配用風機型式可分為貫流式、離心式、軸流式。

1）貫流式：又稱橫流式，具有圓筒式形狀，氣流垂直于軸線進入，以相反方向穿過葉片排出。貫流式風幕機進出口氣流在較大的送回平面內很均勻。

2）離心式：氣流從風輪的軸向進風從徑向出風離心式風幕機出風集中，壓力較大，適用于隔離空間大的場合。

3）軸流式：氣流主要沿軸線方向運動，即沿軸線方向進，同時也沿軸線方向流出。軸流式風幕機出風集中，風量較大，適用于安裝高度較低、空間較大的場合。

按送出氣流的處理狀態分為非加熱風幕機和熱風幕機。其中熱風幕機按其熱源種類又可分為熱水加熱、蒸汽加熱和電加熱。

按風輪直徑分為90mm、120mm、130mm和150mm等，大小不同，產生的風量也不同；

按機身長度可分為900mm、1000mm、1200mm、1500mm、1800mm等；

按安裝高度可分為25、30、35、40、45等，分別對應安裝高度：2.5米、3.0米、3.5米、4.0米、4.5米以上；

按送風方向可分為上送式和側送式。

自然風風幕機：

自然風風幕機主要用于華中華南等高溫炎熱地區，以夏季阻隔室內冷氣外流為主要目標；

自然風風幕機結構比較簡單，目前國內外各大品牌都有自然風風幕機產品，而且產品比較成熟；

一般而言，自然風風幕機由于出風口部分沒有加熱器阻隔，因此風力、風量充足，可懸掛高度較高。

熱風幕機：

主要用于華北、西北及東北等地，主要用于冬季阻隔室外冷空氣侵入,即封門,另外還起到輔助加熱取暖的作用；

目前最常見的熱風幕機以電輔加熱為主，在出風口末端安裝有PTC加熱器，用于對氣流進行加熱；

確保加熱效果，因此出風口位置的加熱器密度較高，而且尺寸較大，因此必然導致出風口風速降低、風量減小，從而嚴重影響風幕機的另一個主要功能-風力阻隔；

為解決此難題，有些廠家將加熱器設置在了風幕機的背部進風口，從而在氣流進入風幕機腔體時進行加熱，如此減小了風幕機出風口部分的風力阻尼，從而完美解決了這一問題。

冷熱兩用風幕機：

冷熱兩用風幕機都以中央空調系統的水為冷熱源，夏季可用中央空調系統的冷水進行制冷，冬天可以制熱，和一般電輔加熱風幕機相比，增加了夏季制冷功能，從而拓展了風幕機的功效。

風幕機專業術語及解釋：

空氣幕相關標準：

JB/T9067-1999《空氣幕》

13K312《空氣幕選用與安裝》

上送式：系指空氣幕安裝在需要隔絕氣流交換的門洞或其他場合的上部，向下送風的方式（見圖1）。

側送式：系指空氣幕安裝在需要隔絕空氣交換的門洞或其他場合的單側或雙側，水平送風的方式（見圖2）。

空氣幕的型號由大寫漢語拼音字母和阿拉伯數字組成，具體表示方法如下：

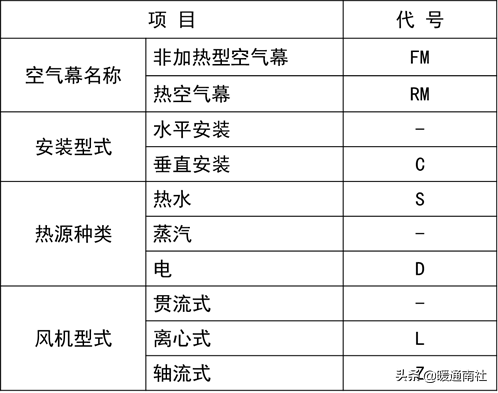

風幕機型號說明：

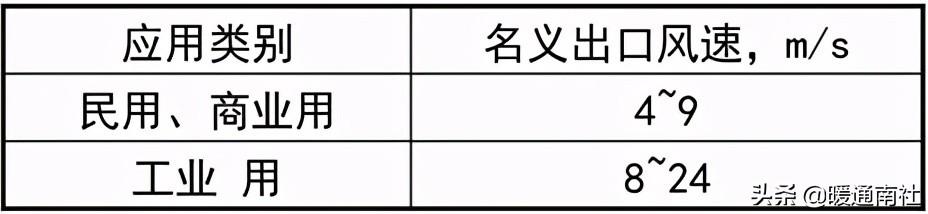

空氣幕基本參數：

1）指最大風量時的值。

空氣幕的噪聲（聲壓級）限值不超過下表規定：

1）風量為1000~1600 m3/h。

如何選購合適的風幕機？

選用風幕機應根據門的實際寬度和高度，參照風幕機的技術參數來選擇，選購時要注意兩個主要參數。

第一個是安裝風幕機的門口寬度。風幕機的長度應略長于或等于門的寬度，若門過寬時，可采用多臺連接使用（如門口寬度為2米，則可選擇兩臺1.0米長度的風幕機，如門口寬度為2.4米，可以選擇兩臺長1.2米的風幕機）；

第二個是安裝風幕機的門口高度。（一般風幕機可吹2.5米高，如門口高度超過3米則需要選擇加大風量的風幕機，否則無法達到風力阻隔要求）

選型注意事項：

門的高度應在風幕機的有效隔斷距離之內，如果安裝的實際環境不同，例如靠近公路或處于風沙較大的地區，應選用風幕機的有效隔斷距離大于門的高度的風幕機。

門的高度較高時，應盡量選用遙控型的。

在油煙濃度大的地方，如：廚房，應選用金屬風輪的風幕機。

大風量風幕機并不一定是最好的選擇，因為風量越大，隨之而來的是噪音值越高，對于對噪音值有嚴格要求的場所，除了風量參數外，更多需要考慮是否舒適性。

選型誤區：并不是風速越高，風幕機的隔斷效果就一定越好。風速過大，碰到地面后反彈引起氣流亂串，從而影響風幕機對室內外空氣的隔斷效果。因此為避免選型誤區，要根據具體的門高并加以結合具體環境來選用。一般來講，門高3米以內，到達地面的風速能在2米左右，就能起到很好的隔斷效果。

系統設計：

空氣幕的送風方式，公共建筑宜采用由上向下送風。工業建筑，當出入口寬度小3m時，宜采用單側送風；當出入口寬度為3~18m時，應經技術經濟比較，采用單側、雙側送風或由上向下送風；當出入口寬度超過18m時，應采用由上向下送風。

熱空氣幕的熱媒宜采用0.07~0.04MP的蒸汽或不低于90℃的熱水。熱(冷)水空氣幕，當供熱和供冷共用1套熱交換器時，熱媒溫度不宜高于65℃。

采用由上向下送風(頂送)的空氣幕，當一臺空氣幕的長度不夠時，可采用兩臺或多臺空氣幕并聯的形式。

大門空氣幕：側送式、下送式、上送式。

吹吸式空氣幕：

下(側)送式空氣幕計算：

x＝0、y＝0；x＝H、y＝0，該點的流函數為：

注意問題：

出于經濟上的考慮，空氣幕效率一般采用下列數值：下送空氣幕0.6～0.8，側送空氣幕0.8～1.0。

側送時射流的噴射角一般取45°，下送時，為了避免射流偏向地面，取30°～40°。

空氣幕射流與室外空氣混合后的溫度不宜過低，否則大門附近的工人會有冷的吹風感。下送時，混合溫度應不低于5℃；側送時，混合溫度應不低于10℃。

吹吸式空氣幕風量的計算方法 ：

速度控制法：蘇聯學者巴圖林提出，首先選定噴氣射流最遠點的控制風速，然后再計算吸氣罩口的流速和流量的方法，此法稱為速度控制法，又稱為巴圖林法。

對于有塵毒產生的工業槽，其計算方法為：

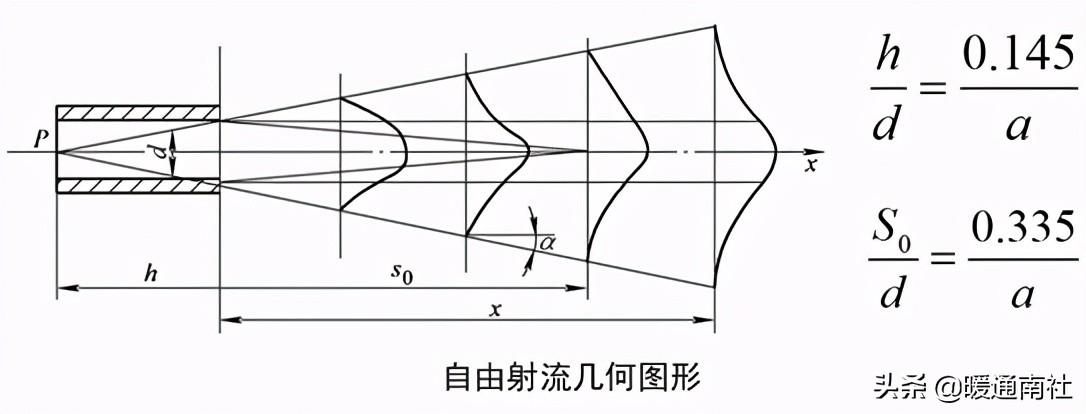

對于尺寸(如槽寬)、溫度一定的工業槽，按下列公式和經驗數據確定射流終點(氣罩口前)的平均速度：

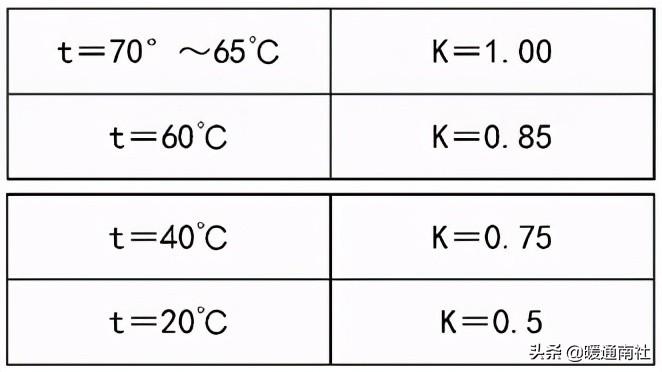

經驗數據：

為防止噴射氣流溢出吸氣罩，吸氣罩的吸風量應大于射流終點(吸氣罩前)的射流流量，吸風量為射流量的1.1～1.25倍；

射流吹風口高度W一般為吹吸罩間距離B的0.01～0.15倍，即W＝(0.01～O.15)B，W的實際尺寸應大干5～7mm，以防吹風口堵塞，吹風口出口速度不宜超過10～12；

要求吸風罩口上的速度V3≤(2～3)Vc，V3過大，吸風口高度H過小時，含塵(或毒)氣流容易溢出吸氣罩，H也不能過大，否則影響操作。按扁平射流公式計算吹風口V0。

確定系數法：

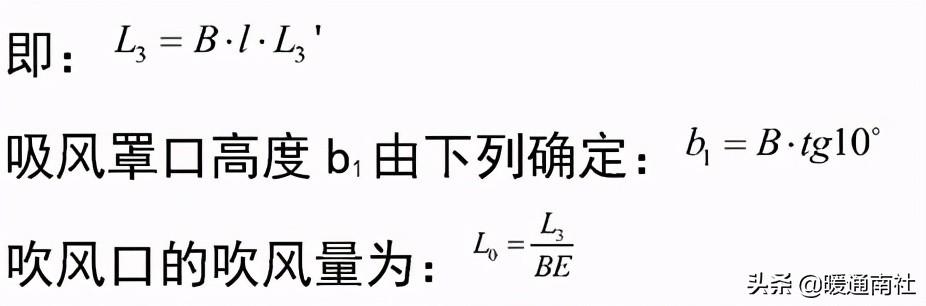

該法首先根據工業槽溫度、橫向氣流及槽面因操作等千攏因素決定出單位槽面排風量L`3＝1830～2750，則吸氣罩排風量L3＝單位槽口表面積×槽口表面積，

不足之處：在側向氣流或壓力作用下射流會發生偏轉，必須有防護措施；

未考慮吸氣罩的吸氣作用，這是此法計算上的缺欠。

吹吸式空氣幕的應用：

設計圖例：

水力設計：

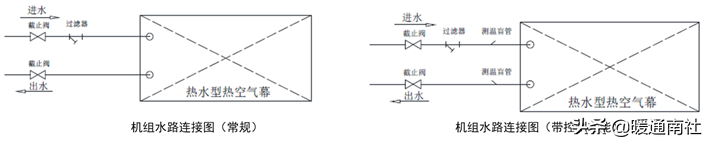

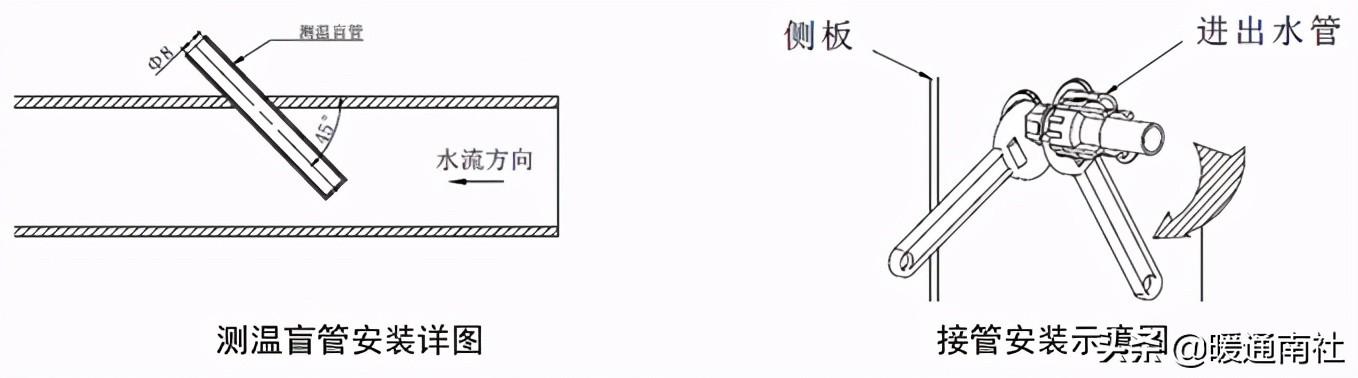

為方便機組使用及維護保養，水力系統設計時應在機組進出口設置截止閥。為防止雜物或碎石進入換熱器，機組進口最好設置一個不低于80目的Y型過濾器。如選用的為帶控制功能機組時，則需要另外在進、出水管靠機組一側安裝兩個測溫盲管，用于安裝機組提供的進出水傳感器，其安裝及制作方法，可參見下圖。

風幕機的安裝：

請查閱13K312《空氣幕選用與安裝》：

1、風幕機應安裝于門框上方。必須將地線接好，初次試機時、機器下方嚴禁有人。

2、電熱型為大功率供熱產品,購買前應核算電量是否滿足產品需要，外接電源應配置與機器電加熱功率匹配的空氣開關，以實現過流保護，由專業電工負責選配電源線，空氣斷路器及安裝接線；由專人負責日常使用與維護，無人值守時嚴禁使用。

3、安裝底板必須牢固地固定在墻上（或柱子上），防止由于松動而引起的振動。

4、安裝搬動時，不允許將導風板當提手去提，以免導風板脫落或斷裂;由兩個人分別托在風幕機后面的金屬底板上，防止塑料外殼因受力不均而碎裂。

底板的安裝方法：

例：對應安裝底板上的孔的位置，安排8個螺栓（M10/60）的相對尺寸位置，把螺栓預埋在水泥中，或者直接在混凝土上鉆孔用膨脹螺絲固定之。

1、待砂漿充分干后，將安裝板用墊圈螺母固定螺栓上，見如下圖所示。

2、機體掛腳一定要插入安裝板上安裝孔中。

管道安裝：

測溫盲管與進出水管焊接應嚴格密封，不能有滲水或漏水現象。

從機組上取出進/出水傳感器，辨認清楚后分別插入進/出水管的測溫盲管內。（插入傳感器之前須擠入適量導熱硅脂在測溫盲管里）

連接管道前，請按照機組進出水口標識辨認清楚機組的進出水口，防止水管接錯；

接管時，管道螺紋用生料帶做密封防止漏水，用管鉗固定機器上接頭，旋轉接水管，絕不能使機器預留接頭直接承受全部旋轉扭力；

熱水、蒸汽空氣幕：

熱水供水溫度宜為不低于95℃的熱水。熱水流量應使其散熱排管中水流速在O.2m/s以上，以保證散熱效果。

熱水空氣幕的進出水管，一般是下部進水、同側上部出水(下進上出)，支管坡度應采用i＞O.O1，坡向應有利于排氣和泄水。

熱水空氣幕的配管及附件見下示意圖：

1-熱水空氣幕熱交換器； 2-熱水供水管；3-熱水田水管；4-截止閥； 5-過濾器；6-金屬軟管；7-電動二通調節閥；8-電動三通調節閥。

蒸汽空氣幕以蒸汽為熱媒，設備內設有蒸汽熱交換器，將空氣加熱到所需溫度，嚴寒地區、寒冷地區使用較多。蒸汽空氣幕蒸汽壓力宜采用0.07-O.4MPa。

每臺蒸汽型空氣幕應單獨設置疏水裝置。疏水裝置的選用由工程設計確定，并應遵循國家標準圖集05R407 《蒸汽凝結水回收及疏水裝置的選用與安裝》的有關內容。

管道連接一般是蒸汽管在上，凝結水在下(上進下出)，異側接管，支管坡度宜采用i≥O.O1，坡向應有利于排氣和泄水。

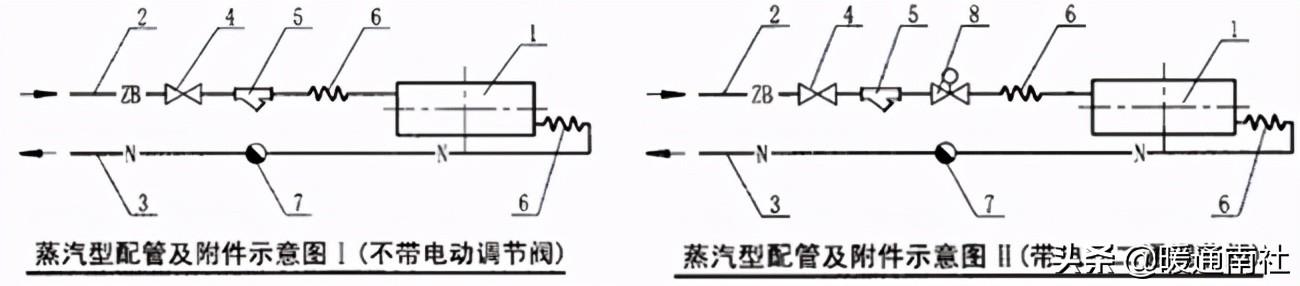

蒸汽空氣幕的配管及附件見下示意圖：

1-蒸汽空氣幕熱交換器；2-蒸汽管；3-凝結水管；4-截止閥；5-過濾器；6-金屬軟管；7-疏水裝置(包括疏水閥、截止閥、止回閥、過濾器、檢查管、沖洗管等)；8-電動二通調節閥。

熱(冷)水空氣幕：

熱(冷)水空氣幕以熱(冷)水為介質，設備內設有熱交換器，將空氣加熱或冷卻到所需溫度，一般用于空調建筑。

熱(冷)水空氣幕，當熱媒與冷媒共用熱交換器時，熱水供回水溫度宜為60-50℃，冷水供回水溫度為宜7 -12℃。若熱水溫度高于65℃， 則應有防止結垢的有效措施，以保證供冷時的熱交換效果。當供熱與供冷的熱交換器分開設置時，則熱媒宜采用不低于95℃ 的熱水。熱水、冷水流量應使其熱交換器排管中水流速在0.2m/s 以上，以保證供熱、供冷效果。

空氣幕的進田水管，一般是下部進水、同側上部出水(下進上出)。支管坡度宜采用i≥0.01。坡向應有利于排氣和泄水。空氣幕應設冷凝水排水管，坡度i≥0.01。

冷（熱）水空氣幕的配管及附件見下列示意圖。

1-熱(冷)水空氣幕熱交換器；2-熱(冷)水供水管；3-熱(冷)水回水管；

4-冷凝水排水管；5-截止閥；6-過濾器；7-金屬軟管；

8-電動二通調節閥；9-電動三通調節閥。

吊裝機組用桿長度超過1m時，應采取防止晃動的措施，可根據施工現場情況，采用拉索、拉桿等方式。

具有供熱和供冷功能的暖(冷)空氣幕，應保證機組冷凝水順利排除。

熱水型、蒸汽型、熱(冷)水型空氣幕應按施工圖設計要求，連接相應的熱(冷)媒管道，支管上安裝截止閥、過濾器、止回閥、泄水閥、排水放氣裝置等附件。熱媒為蒸汽時，每臺設備應單獨設疏水裝置。

熱水型、蒸汽型、熱(冷)水型空氣幕安裝完畢，應進行水壓試驗。設計無特殊規定時，熱水型、蒸汽型空氣幕按國家標準《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002第8.6節執行；熱(冷)水型空氣幕按國家標準《通風與空調工程施工質量驗收規范》GB 50243-2016第9.2.2-9.2.3 條執行。

設備支吊架：

支串架必須待設備到貨與設計文件核對無誤后再行施工。若設計文件與設備實際尺寸不一致時，應按設備實際尺寸做相應修改。

預埋件應滿足國家相關標準規范的要求。

膨脹型錨栓及布置應按行業標準《混凝土結構后錨固技術規程》JGJ145-2013及相關資料由結構專業進行復核與驗算，并應根據實際情況確定錨固深度，且應滿足以下要求：在抗震設防烈度為6度的地區，不小于5d；在抗震設防烈度為7度的地區，不小于6d；在抗震設防烈度為8度的地區，不小于7d。d為錨栓直徑。支用架施工應確保結構連接點的強度，并保證其預埋件、焊接、后錨固等的可靠性。

設備及支用架對建筑結構等強度及穩定性的影響，需由結構專業人員進行驗算。

支串架的材料規格按空氣幕重量分檔列出。各種安裝方式只適用于相對應的重量檔次范圍內。

采用多臺頂送空氣幕并聯安裝時，其重量為多臺空氣幕的總重量。

空氣幕在磚墻、混凝土墻上的安裝方式也可用于磚柱、混凝土柱上，但對柱體尺寸的要求、設備重量范圍等，需由結構專業人員經計算后確定。

所選空氣幕若還有其他固定安裝要求和安裝方式，可按該設備具體要求并參照13K312圖集中的相關內容由工程設計確定。

支架、南架零部件的材料按相關國家標準選用。

支架、南架的鋼制構件，應在清除表面灰塵、污垢、銹斑及焊渣后，涂防銹漆兩道，明裝部分再涂調和漆兩道。面漆顏色宜和設備協調。除銹及涂漆應符合有關標準的要求。

電氣原理及接線：

所有接線和接地都要符合當地電氣規定，根據需求按電氣原理圖進行正確接線；

用戶確定是否帶有控制或單、雙速，并根據相應原理圖進行接線（虛線部分根據需要，由用戶現場連接）；

打開接線盒進行連線，帶有控制功能機組還需要連接傳感器。機組出廠時，進出水溫度傳感器放置在機組電控盒內。安裝時解開捆綁線，分別將傳感器插入機組進出水測溫盲管內。（插入前，盲管內應填充適量導熱硅脂）；按照要求配線(回路電流為額定電流的1.25倍)，接線嚴格按圖執行，接線牢固。

機組應有良好的接地。接地線切不可接到煤氣管、水管、電話線上，接地不良，會導致觸電事故。

應配置漏電保護開關。機組不可安裝在易燃、易爆的環境中。電氣原理圖（常規）：

外部接線原理圖（星—三角雙速）

外部接線原理圖（單速Δ）

組網示意圖：

使用與維護：

(一) 冬天，為了保持室內溫度，使用時請開低速檔；夏天則開高速檔；為了防塵、防氣味、防蛀等，使用請開高速檔。

(二)風向調節板的方向：

當室內供暖時，轉動導風板，風口向外；

當室內供冷時，轉動導風板，風口向內；

當用之防塵、防蛀、防氣味等時轉動導風板，風口向外。

(三)保養辦法

1.檢查、清洗本機前應切斷電源。

2.用一塊柔軟的織物用中性清洗劑沾濕，清洗進風百窗板、風簾葉片和罩殼。

3.清洗葉片時，用力輕柔，否則將引起變形和顛振。

4.電機不要被沾水弄濕。

空氣幕通水(汽)前，應通水清洗與空氣幕連接的管道，以防異物堵塞其熱交換器。

空氣幕運行時，應自動排凈管路系統及熱交換器中的空氣，以保證熱交換效果。

調整空氣幕送風百葉風口葉片的開啟角度及射流方向，以得到合適氣流。

供給空氣幕的熱、冷水應經軟化處理，以減少水垢產生。

定期用壓縮空氣清洗空氣幕，并用化學方法除去熱交換排管中的水垢。

空氣幕不使用時，熱交換器及管路系統應排除積水，以防凍裂。

嚴格遵照圖示接線，確保接線準確無誤。

機器不能正常啟動的幾點常見原因：

1.接線不正確；

2.線頭松動脫落；

3.電源板故障；

4.遙控器故障；

5.通風口積滿灰塵(熱風幕不供熱)。
